所謂“激光里程計”，是指利用激光雷達(LiDAR)進行遞推地位姿狀態估計的方法，其中最為著名的莫過于張楫博士的大作LOAM: LIDAR odometry and ming in real-time（后續還有更為完整的期刊論文版本）。目前比較杰出的激光里程計解決方案基本都沿用了LOAM的整體架構和思路，并在某些方面進行了改進和完善。關于LOAM的要點介紹和代碼解析可以去考古一下我當年的系列文章：

　　LOAM早期開源于github的代碼由于沒有使用第三方優化計算庫，非線性優化計算完全獨立編寫，且求導方式也采用的是對旋轉矩陣求導這種較為傳統的模式，因此整體而言代碼結構不夠簡潔。港科大沈劭劼老師團隊在其基礎上利用ceres對代碼進行了重新整理并發布(A-LOAM)，代碼的穩定性和可復用性大大提升，但在改進過程中也忽略了一個十分重要的部分，也必然會引起很多問題，這個我們后續再展開說。

　　總而言之，這個系列的文章面向的是對LOAM已經有一定認識的讀者，因此很多細節就不再展開和贅述了，上車前請各位先自行了解相關預備基礎。

　　相較于LOAM的第一個區別：采用兩步法對原始點云的畸變進行校正，第一步在位姿計算中進行，第二步在點云地圖的保存和可視化時進行。

　　相較于LOAM的第二個區別：在位姿估計的非線性優化計算過程中對特征點約束定權，即根據特征點平滑度(smothness)的大小確定特征匹配點對在非線性優化中的作用，特征越明顯，其對優化計算結果的影響越大。

　　相較于LOAM的第三個區別：摒棄了LOAM中odometry和ming兩線程并行的思路，將odometry的scan-to-scan的匹配移除，僅保留scan-to-map的匹配。因此，ming線程不再進行優化計算，僅處理點云地圖的保存和可視化等工作。

　　floam_laser_processing_node 節點負責從LiDAR采集到的原始點云中提取線、面特征點，一方面起到點云數據降采樣的作用，另一方面提升點云匹配的準確性和魯棒性

　　F-LOAM中所采用的方法與LOAM基本完全一致，主要包括特征提取、畸變消除、位姿估計和地圖構建等四個模塊。

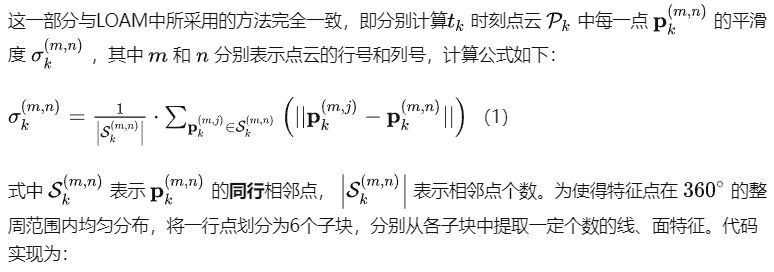

　　// 逐點計算平滑度，對應式(1)。由于點數始終為定值10，因此實際計算時沒有再除以10

　　這一部分是論文中提到的創新點之一，但實際在代碼實現上與A-LOAM是相同的。論文中說畸變校正需要在位姿估計優化迭代中反復進行，因此比較耗時。我們從A-LOAM的代碼中看一下，便可理解這一點：

　　// 根據scan-to-scan的odom預測值將所有特征點統一至scan的起始時刻，即完成了畸變的校正

　　從代碼中可以看出，在每輪迭代的循環中都是要逐點進行畸變校正的，但是請注意，最外層的循環數只有2，也就是說只進行了兩次逐點的畸變校正計算。在完成位姿估計的優化迭代后可以得到更為精確的到 的位姿變換，從而可以將畸變的特征點統一至scan的終止時刻，實現精確的畸變校正

　　然而，這段代碼顯然是不會被執行的，也就是說實際上在LOAM中沒有對畸變點云進行最終的精確校正。在 laserMing 線程中與上述實現類似，也是在位姿估計的迭代計算中由 pointAssociateToMap 函數進行畸變校正，但循環同樣只有2次。

　　那么接下來在對比來看一下F-LOAM中的兩步法畸變校正，畸變校正的第一步在 odomEstimationClass.cpp 中實現。首先，根據勻速運動模型對當前位姿進行預測：

　　而后同樣是在位姿估計的迭代計算中由 pointAssociateToMap 函數進行畸變校正：

　　// 在非線性優化方程中添加線和面特征約束，函數中包含了pointAssociateToMap的畸變校正過程

　　在優化計算得到精確地后，可將原始的畸變點云由 pointAssociateToMap 函數進行畸變校正，這就是第二步。從代碼對比可以看出其實現與A-LOAM中的 laserMing 并無差異，但由于代碼結構上丟棄了 laserOdometry 線程，因此必然執行效率有所提升。

　　J9九游會官方·登錄入口

　　這一部分是論文中提到的又一創新點，但實際在代碼實現上也與A-LOAM是相同的。論文中敘述的根據各點平滑度定權的策略并未在開源的代碼版本中體現(見上一代碼塊中ceres非線性優化計算部分)，僅僅只是采用了Huber函數作為損失函數。

　　實驗結果在KITTI和AGV室內倉庫數據集上進行了測試，從結果上看精度與A-LOAM相差不大，略有提升，但時間消耗上大大縮減，證實了F-LOAM能夠在不影響精度的前提下大幅提升運行效率，能夠很輕量化的部署在算力有限的無人平臺上。結合上述代碼實現和對論文的解讀，我們也可以得出一個結論：LOAM的laserOdometry線程并非十分必要，在多數地面平臺（如：地面機器人，AGV，無人車等）中并不能為精度提升帶來幫助，反而影響了運行效率。請記得這個結論，后續可能會有其他問題的探討。
